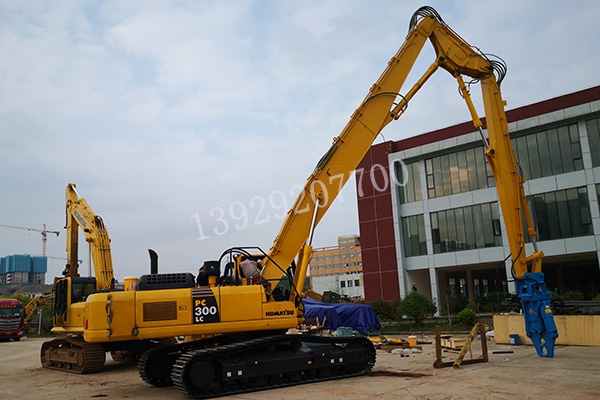

挖掘机拆楼臂又名挖掘机三段式拆楼臂，大部分的国产品牌的挖掘机的三段式拆楼臂，都是由副厂进行生产设计制造的，这些产品都是非标产品，海德有15年的经验与设计对其进行加工制造。拆楼臂的都是根据机型进行定制的产品，一般都是建议采用20吨级别的挖掘机进行改造。

拆楼臂主要分为三个部分：大臂、中臂、小臂这几个部位组成的，可根据客户的要求进行管路的设计，前端加装破碎锤或者液压剪。

材料：大中小臂材质为韶钢Q355B，臂上的铁管采用的为国标冷拔无缝管，销轴采用40Cr，高压软管采用4层钢丝圈的合资管，黄油管为高品质紫铜管，大臂底座打入的衬套为高力黄铜精制铜套。配置：大中小臂一套，销轴八支，截止阀为12个，22吨位铲斗油缸一支，高压软管一套，连杆总成一套。

三段式拆楼臂的工艺：大中小臂板材用坡口机进行开坡口然后再进行焊接。中臂油缸的耳坐设计进行力学分析，保证拆楼臂能够打开角度更大，同时产品质量也不受影响。油缸耳坐与大中小臂箱体连接部位的焊接，采取为消除应力方式焊接，减少因为烧焊过多造成板材的拉伤而出现的焊接开裂，甚至板材开裂。焊接完毕以后，都会进行镗孔，保证产品的加工公差在设计的允许范围内。拆楼臂上面的管路的布置更加合理，在每个管路上面加装节流阀，保证产品在施工的过程中，出现了故障可以即时开关油路。大中小臂的设计的长度设计更加合理，使用的寿命更长
